29.外轮廓效果

在一些场景下需要绘制出组件的外轮廓效果以进行凸显提示，如在场景中重点突出部分组件吸引关注、凸显被选择组件等。 外轮廓效果是三维软件的基础功能之一，可以使用模板缓冲机制来实现。

29.1.模板缓冲概念

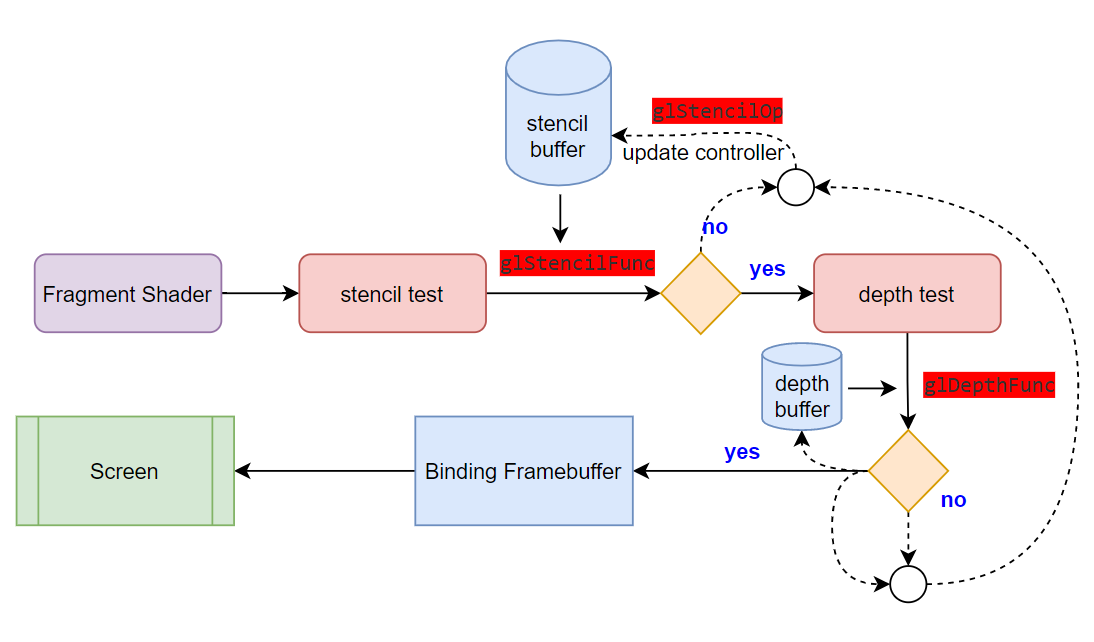

模板测试(Stencil Test)运行于深度测试之前，模板测试通过的片段会执行深度测试，那么什么时候执行模板测试呢？

在片段着色器中处理了片段之后，即进入模板测试阶段，根据模板缓冲(Stencil Buffer)，来决定是否丢弃对应片段，而我们可以通过控制模板测试阶段来获得一些有趣的效果，包括本章的主题-外轮廓效果。

29.2.相关接口

1) 启用模板测试，

glEnable(GL_STENCIL_TEST);

2) 清理模板缓冲

下述代码包括清理颜色缓冲、深度缓冲和模板缓冲，

glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

3) 设置模板掩码

• 和深度测试的glDepthMask函数类似，可以通过glStencilMask设置一个模板位掩码(Bitmask)，在写入缓冲的模板值前与该掩码进行与(AND)运算；
• 默认情况下设置的位掩码所有位都为1，不影响输出；但如果将它设置为0x00，写入缓冲的所有模板值最后都会变成0，这与深度测试中的glDepthMask(GL_FALSE)是等价的。

glStencilMask(0xFF); // 将模板值原样写入模板缓冲
glStencilMask(0x00); // 将模板值处理为0后写入模板缓冲（禁用写入）

4) 模板函数

可以通过模板函数来影响模板缓冲的测试，也就是控制模板测试过程，模板函数包括glStencilFunc和glStencilOp。

其中glStencilFunc决定是否通过模板测试，根据参数的不同可能会依据对应的模板值与参考值进行比较测试；而glStencilOp则根据模板测试结果决定对当前的模板值进行怎样的更新。

glStencilFunc(GLenum func, GLint ref, GLuint mask)

• func：设置模板测试函数(Stencil Test Function)，该测试函数决定如何将模板缓冲中的模板值和第二个函数参数ref值星星测试比较。可用的选项有GL_NEVER、GL_LESS、GL_LEQUAL、GL_GREATER、GL_GEQUAL、GL_EQUAL、GL_NOTEQUAL和GL_ALWAYS；
• ref：设置了模板测试的参考值(Reference Value)，模板缓冲中的模板值将会与这个值进行测试比较；
• mask：设置一个掩码，模板值会与该掩码进行与(AND)运算，之后再与参考值ref进行测试比较。初始情况下所有位都为1。

glStencilOp(GLenum sfail, GLenum dpfail, GLenum dppass)

• sfail：模板测试失败时采取的行为；
• dpfail：模板测试通过，但深度测试失败时采取的行为；
• dppass：模板测试和深度测试都通过时采取的行为。

上述参数可选项如下表所示：

行为	描述
GL_KEEP	保持当前储存的模板值
GL_ZERO	将模板值设置为0
GL_REPLACE	将模板值设置为glStencilFunc函数设置的ref值
GL_INCR	如果模板值小于最大值则将模板值加1
GL_INCR_WRAP	与GL_INCR一样，但如果模板值超过了最大值则归零
GL_DECR	如果模板值大于最小值则将模板值减1
GL_DECR_WRAP	与GL_DECR一样，但如果模板值小于0则将其设置为最大值
GL_INVERT	按位翻转当前的模板缓冲值

默认情况下glStencilOp是设置为(GL_KEEP, GL_KEEP, GL_KEEP)的，不论任何测试的结果如何，都不会更新模板缓冲中的值。但我们可以通过控制这些参数来控制模板缓冲中的模板值的更新，进而影响后续的模板测试过程。

29.3.外轮廓效果实现

通过上述知识的学习，我们了解了可以灵活的控制模板测试过程和模板值更新过程，现在我们想显示选中组件的外轮廓效果，让我们来活学活用吧~

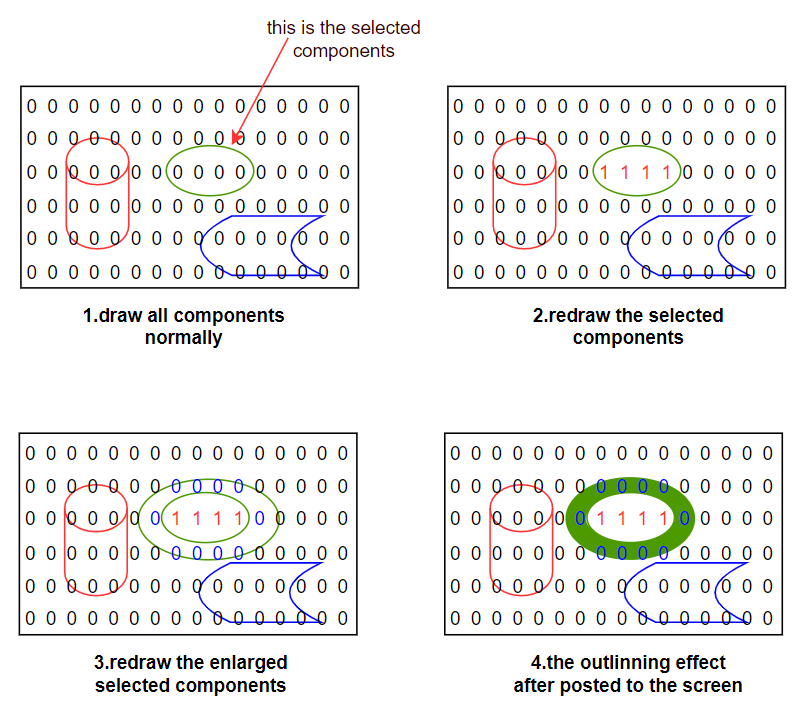

上述外轮廓绘制步骤示意图如下，

29.4.关键代码

void GLView::initializeGL()
{
    //  other init code here

    //  setting of Stencil Test
    glEnable(GL_STENCIL_TEST);
    glStencilFunc(GL_NOTEQUAL, 1, 0xFF);
    glStencilOp(GL_KEEP, GL_REPLACE, GL_REPLACE);

    //  other code......

void GLView::paintGL()
{
    //  other code

    //  clear stencil buffer
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    //  disable update of stencil value
    glStencilMask(0x00);

    //  other code

    //  draw selected
    DrawSelected();

    //  other code
}

void GLView::DrawSelected()
{
    //  draw selected
    glStencilFunc(GL_ALWAYS, 1, 0xFF);
    glStencilMask(0xFF);
    //glDisable(GL_DEPTH_TEST);
    glDepthFunc(GL_NEVER);

    m_singleColorShader.bind();
    m_singleColorShader.setUniformValue("projection", m_projectionMat);
    m_singleColorShader.setUniformValue("view", m_viewMat);
    m_singleColorShader.setUniformValue("model", m_modelMatrix);

    m_model->DrawSelected(m_singleColorShader);

    //  draw outline of selected
    glStencilFunc(GL_NOTEQUAL, 1, 0xFF);
    glStencilMask(0x00);
    glDepthFunc(GL_LESS);
    glDisable(GL_DEPTH_TEST);

    //  TODO
    // TODO use shaderSingleColor
    m_model->DrawSelected(m_singleColorShader, true);

    m_singleColorShader.release();

    glStencilMask(0xFF);
    glStencilFunc(GL_ALWAYS, 0, 0xFF);
    glEnable(GL_DEPTH_TEST);
}

singleColor.frag：

#version 450 core
out vec4 FragColor;

//in vec2 TexCoords;
in vec3 Normal;
in vec3 FragPos;

//uniform sampler2D texture_diffuse1;
uniform vec3 lightPos;
uniform vec3 lightColor;
uniform vec4 objectColor;

void main()
{
    FragColor = vec4(0.0, 1.0, 1.0, 1.0);
}

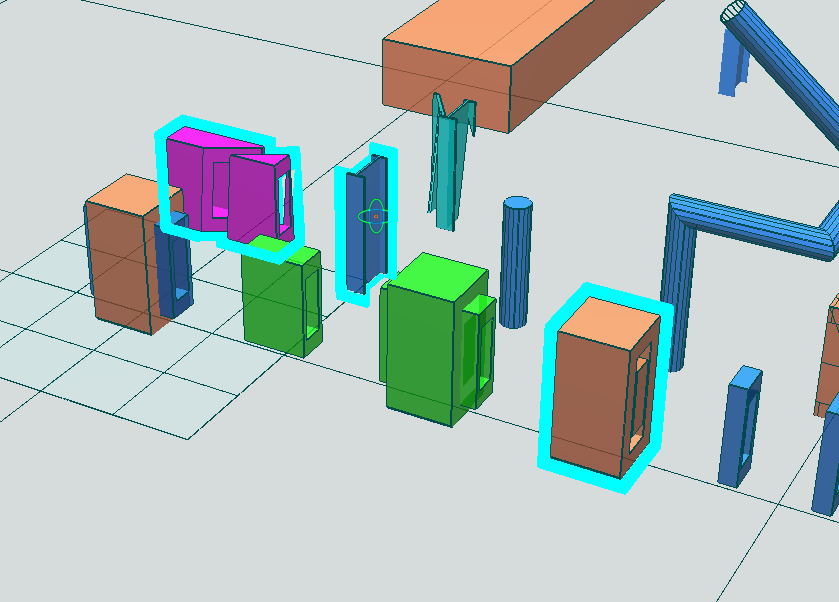

29.5.效果

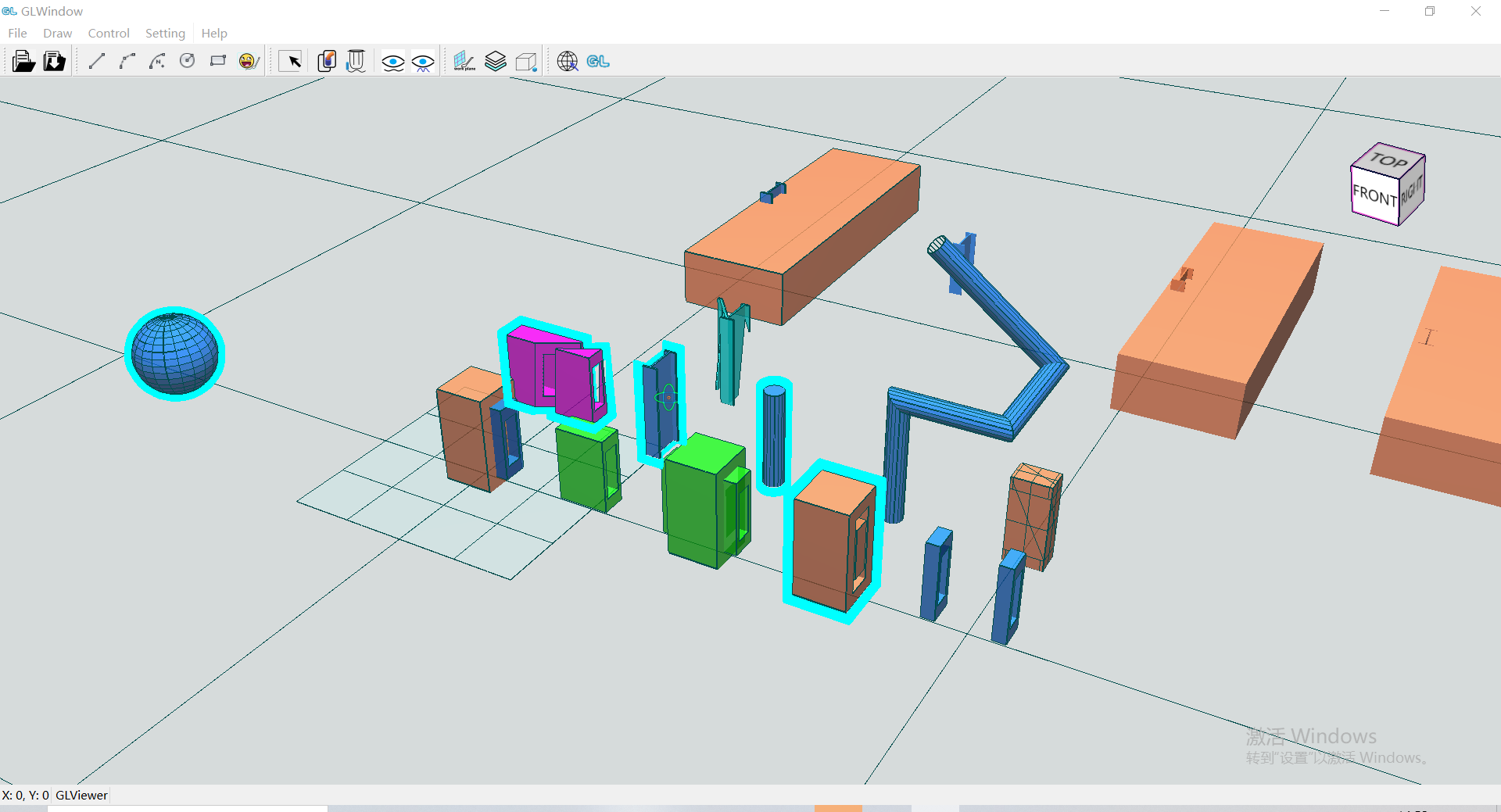

如果一切正常，或者遇到的问题被排查解决，那么运行之后的效果如下，有问题或疑问请查看工程代码或联系我。
