25.线框模式

在三维软件中线框模式是最基本的显示模式之一，用户在这种简化的视觉表示方式下，可以更清晰地看到模型的结构，便于进行编辑和调整‌。

一般不会直接采用类似glPolygonMode(GL_FRONT_AND_BACK, GL_LINE)的方式切换为线框模式，那样线会很密很杂，因为以三角面边线的方式绘制，而通常用户不会关心组件细分之后的三角面情况，而更关心组件本身的轮廓信息。

本节课程以仅绘制轮廓线的方式显示模型线框。

void Mesh::DrawWireframe(QOpenGLShaderProgram& shader)
{
    shader.setUniformValue("objectColor", 0.f, 0.f, 0.f, 1.f);
    m_glFunc->glLineWidth(1.0f);
    QOpenGLVertexArrayObject::Binder bind2(&m_VAOEdge);
    m_glFunc->glDrawElements(GL_LINES, static_cast<unsigned int>(edges.size()), GL_UNSIGNED_INT, 0);
}

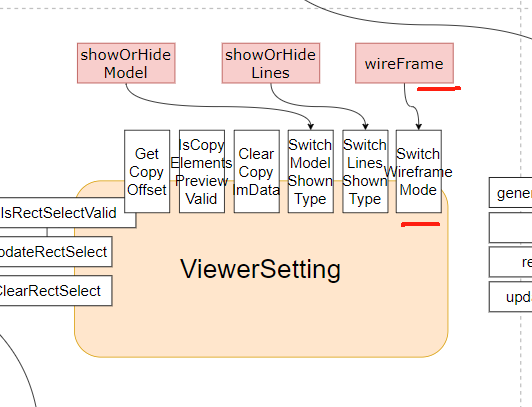

同样线框模式的标识wireframeMode被存放在了ViewerSetting中，我们回顾下，ViewerSetting的作用是存储Viewer相关设置数据并提供接口。

我们来看下接口调用逻辑，

1. 点击按钮调用GLView.wireFrame函数，进而调用ViewerSetting.SwitchWireframeMode切换显示模式；
2. 在每个渲染循环中DrawingComponentHolder会根据显示模式来决定渲染方式，如果是现况模式，则Mesh.Draw会以仅绘制轮廓线的方式渲染。

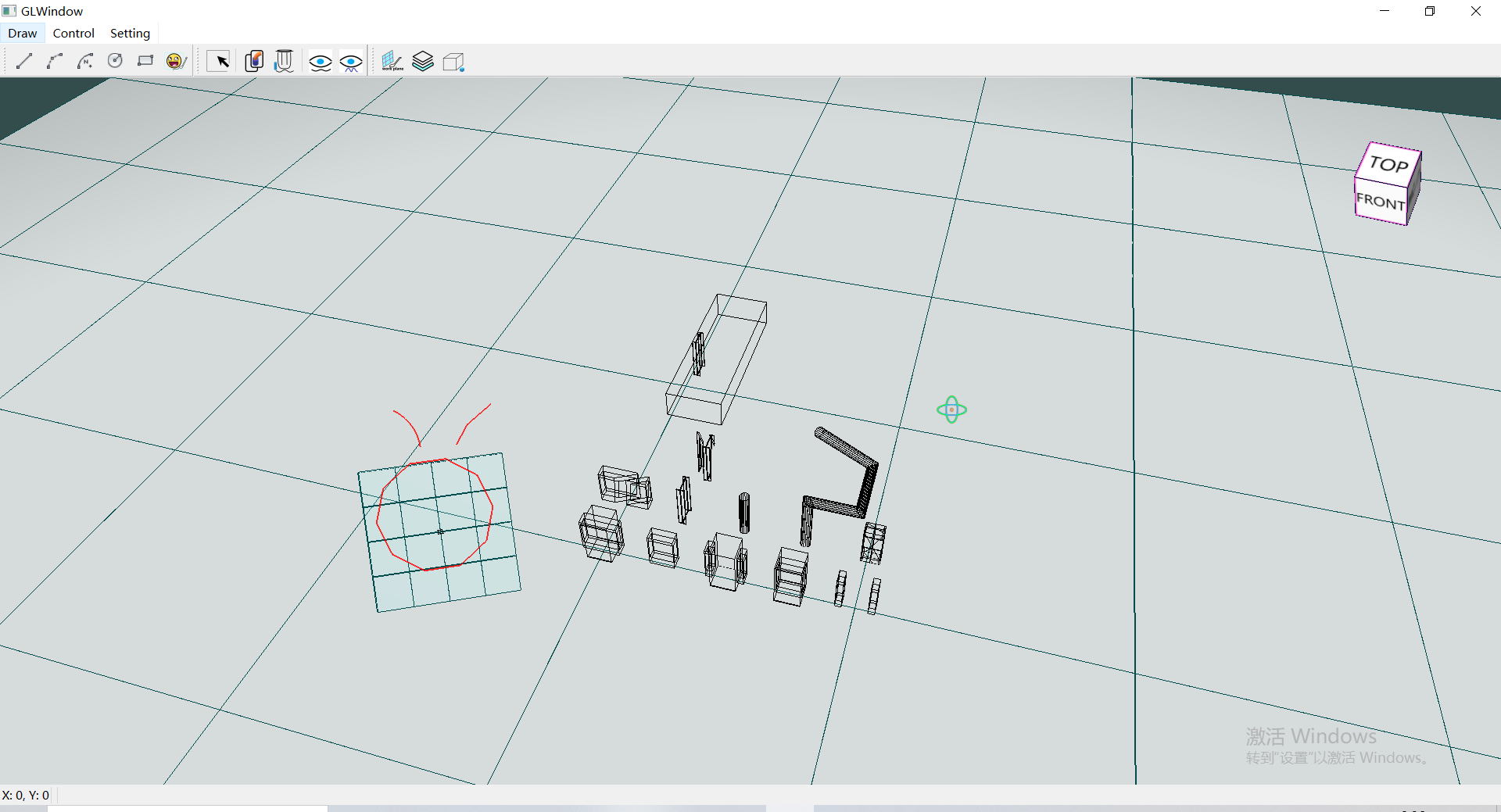

如果一切正常，或者遇到的问题被排查解决，切换为线框模式后将有下图类似的效果，有问题或疑问请查看工程代码或联系我。
